Priekinės Vaizdo Kameros Adapteris – Automatinis Priekinės ir Galinės Kameros Perjungimas
Priekinės vaizdo kameros adapteris – praktiškas sprendimas automobiliams, kuriuose prie multimedijos sistemos norima prijungti priekinę ir galinę vaizdo kamerą bei automatiškai valdyti jų perjungimą.
Adapteris palaiko CVBS ir AHD vaizdo signalus, automatiškai įjungia galinę kamerą pasirinkus atbulinę pavarą, o išjungus atbulinę eigą persijungia į priekinės kameros vaizdą nustatytam laikui. Tai ypač patogu parkuojantis, manevruojant siaurose vietose ar privažiuojant prie kliūčių automobilio priekyje.
Priekinės Vaizdo Kameros Adapteris Priekinės Vaizdo Kameros Adapteris
Pagrindinės funkcijos
✔ Priekinės ir galinės vaizdo kameros valdymas
✔ Automatinis vaizdo perjungimas
✔ CVBS vaizdo signalo palaikymas
✔ AHD vaizdo signalo palaikymas
✔ Automatinis priekinės kameros įjungimas užvedus automobilį
✔ Automatinis galinės kameros įjungimas pasirinkus atbulinę pavarą
✔ Automatinis persijungimas į priekinę kamerą po atbulinės eigos
✔ Rankinis priekinės kameros įjungimas mygtuku
✔ Tinka Android ir kitoms multimedijoms su kameros vaizdo įėjimu
✔ Kompaktiškas valdymo modulis
✔ Paprastas pajungimas
Kaip veikia adapteris?
Adapteris automatiškai valdo priekinės ir galinės vaizdo kameros signalus pagal automobilio būseną.
Užvedus automobilį
Įjungus ACC maitinimą:
✔ Automatiškai įjungiama priekinė kamera
✔ Priekinės kameros vaizdas rodomas apie 8 sekundes
✔ Po nustatyto laiko sistema grįžta į įprastą multimedijos režimą
Tai leidžia iš karto matyti automobilio priekį pradedant važiuoti.
Įjungus atbulinę pavarą
Pasirinkus R – atbulinės eigos pavarą:
✔ Automatiškai įjungiama galinė vaizdo kamera
✔ Multimedijos ekrane rodomas galinės kameros vaizdas
✔ Priekinės kameros vaizdas laikinai išjungiamas
Sistema veikia automatiškai, todėl papildomai spausti mygtuko nereikia.
Išjungus atbulinę pavarą
Perjungus iš R į D arba kitą važiavimo režimą:
✔ Galinės kameros vaizdas išjungiamas
✔ Automatiškai įjungiama priekinė kamera
✔ Priekinės kameros vaizdas rodomas apie 15 sekundžių
✔ Po to sistema grįžta į įprastą multimedijos ekraną
Ši funkcija ypač naudinga atliekant parkavimo manevrą pirmyn–atgal.
Rankinis priekinės kameros įjungimas
Adapteris taip pat leidžia priekinę kamerą įjungti rankiniu būdu.
✔ Paspaudus valdymo mygtuką įjungiama priekinė kamera
✔ Kamera gali veikti nuolat
✔ Dar kartą paspaudus mygtuką priekinės kameros vaizdas išjungiamas
✔ Įjungus atbulinę pavarą priekinė kamera automatiškai pertraukiama ir rodomas galinės kameros vaizdas
Tai leidžia priekinę kamerą naudoti tada, kada jos reikia.
CVBS ir AHD kamerų palaikymas
Adapteris palaiko:
✔ CVBS vaizdo kameras
✔ AHD vaizdo kameras
Todėl galima naudoti skirtingo tipo priekinio ir galinio vaizdo kameras, jeigu jos suderinamos su naudojama multimedijos sistema.
Svarbu: pati multimedija taip pat turi palaikyti pasirinktos kameros vaizdo formatą.
Kur galima naudoti?
Adapteris tinkamas sistemoms, kuriose yra vaizdo įėjimas galinio vaizdo kamerai.
Galima naudoti su:
✔ Android multimedijomis
✔ Universaliomis automobilinėmis multimedijomis
✔ OEM tipo Android ekranais
✔ CarPlay / Android Auto ekranų sistemomis su kameros įėjimu
✔ Kitais monitoriais su suderinamu video įėjimu
Tikslus suderinamumas priklauso nuo multimedijos vaizdo įėjimo ir kameros signalo tipo.
Pajungimo principas
Adapterio pajungimui naudojamos maitinimo, atbulinės eigos ir vaizdo jungtys.
Maitinimas
✔ Raudonas laidas – +12 V maitinimas
✔ Juodas laidas – minusas / GND
Atbulinės eigos signalas
✔ Mėlynas laidas jungiamas prie atbulinės eigos +12 V signalo
Kai automobilyje įjungiama atbulinė pavara, adapteris gauna signalą ir automatiškai perjungia vaizdą į galinę kamerą.

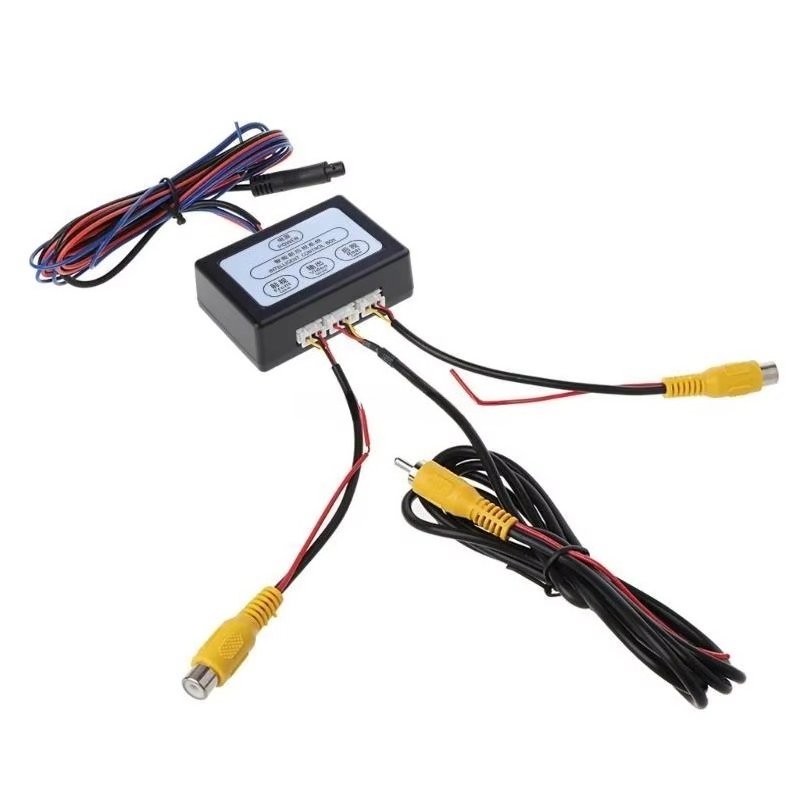

Kamerų pajungimas

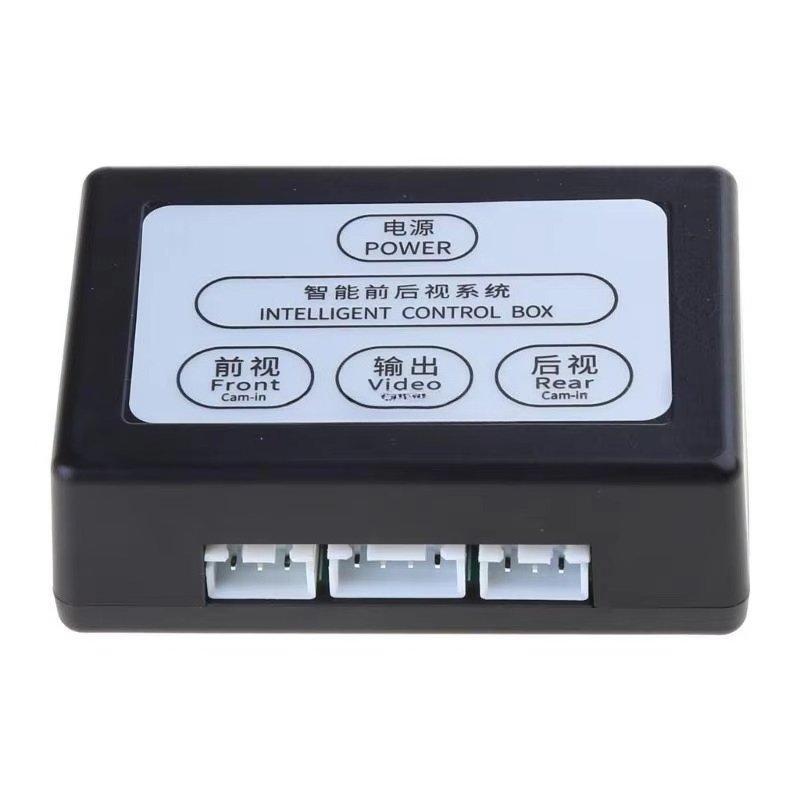

Adapteryje yra atskiri vaizdo įėjimai:
✔ FRONT – priekinės vaizdo kameros įėjimas
✔ REAR – galinės vaizdo kameros įėjimas
✔ VIDEO OUT – vaizdo išėjimas į multimediją
Taip viena multimedijos kameros vaizdo jungtis gali būti naudojama tiek priekinei, tiek galinei kamerai.
Techninės charakteristikos
✔ Darbinė įtampa: 9–16 V
✔ Budėjimo srovė: <10 mA
✔ Darbinė temperatūra: apie -10 °C iki +70 °C
✔ Santykinė drėgmė: iki 95 %
✔ CVBS palaikymas
✔ AHD palaikymas
✔ Automatinis kamerų perjungimas
✔ Mikroprocesorinis valdymas
✔ Kompaktiškas ABS korpusas

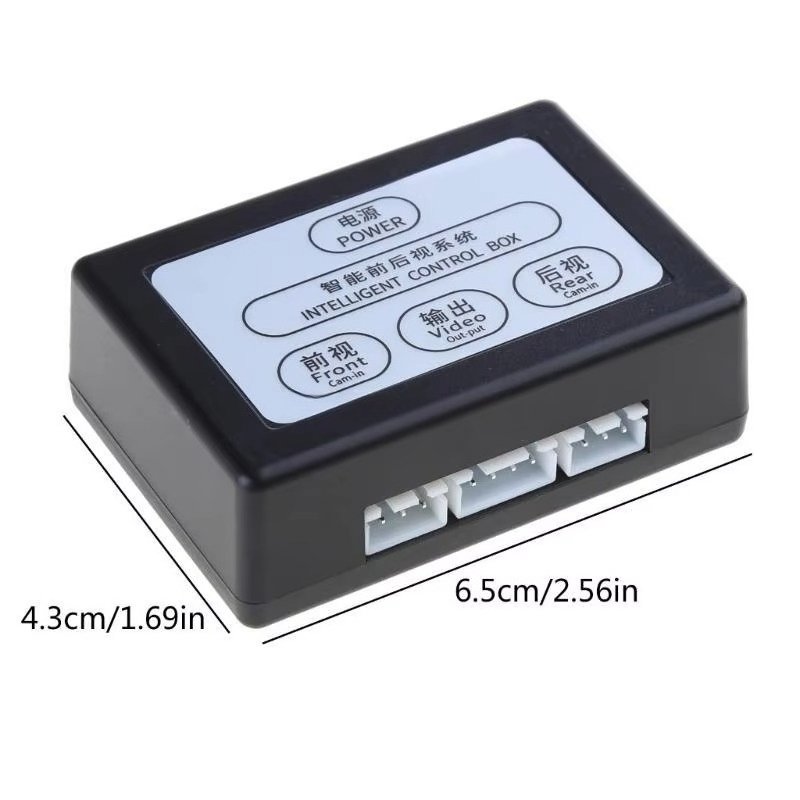

✔ Modulio dydis: apie 4,3 × 6,5 cm
✔ Spalva: juoda
Priekinės kameros naudojimo privalumai
Priekinė vaizdo kamera ypač naudinga automobiliuose su ilgesne priekine dalimi arba žemesniu bamperiu.
Ji padeda:
✔ Tiksliau privažiuoti prie bortelio
✔ Matyti kliūtis prieš automobilį
✔ Lengviau parkuotis siaurose vietose
✔ Apsaugoti priekinį bamperį
✔ Patogiau manevruoti požeminėse aikštelėse
✔ Lengviau įvažiuoti į garažą
Automatinis 15 sekundžių priekinės kameros įjungimas po atbulinės eigos leidžia parkavimo manevrą atlikti neperjunginėjant kamerų rankiniu būdu.
Montavimas
Adapteris montuojamas tarp priekinės / galinės kameros ir automobilio multimedijos sistemos.
Pagrindiniai montavimo etapai:
✔ Adapterio maitinimo pajungimas
✔ Atbulinės eigos signalo pajungimas
✔ Priekinės kameros prijungimas
✔ Galinės kameros prijungimas
✔ Video išėjimo prijungimas prie multimedijos
✔ Valdymo mygtuko pajungimas, jei jis naudojamas
✔ Kamerų veikimo ir automatinio perjungimo patikrinimas
🔧 Montavimo paslaugą atliekame Kaune.

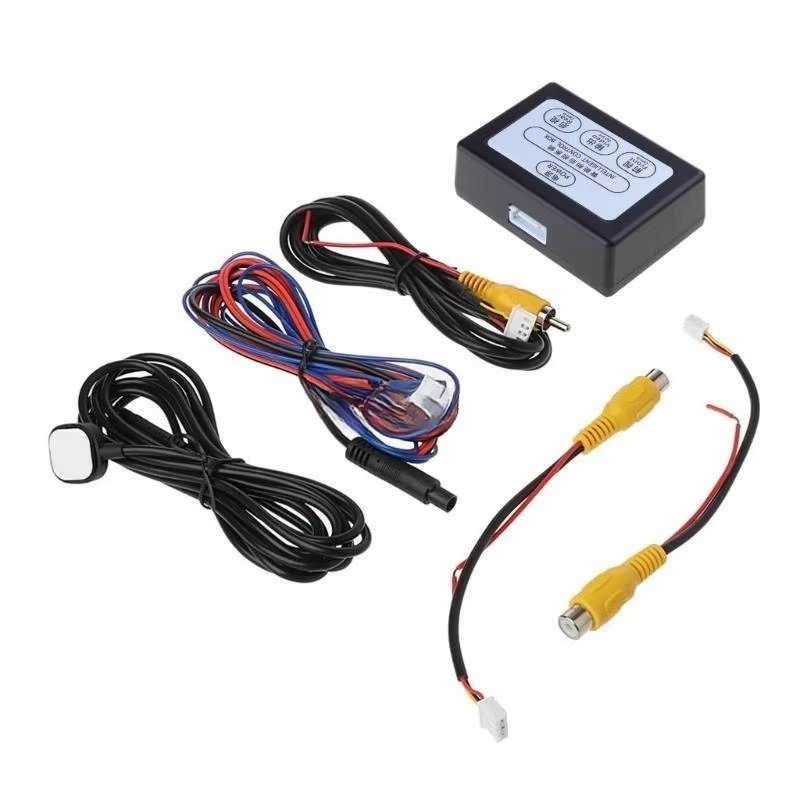

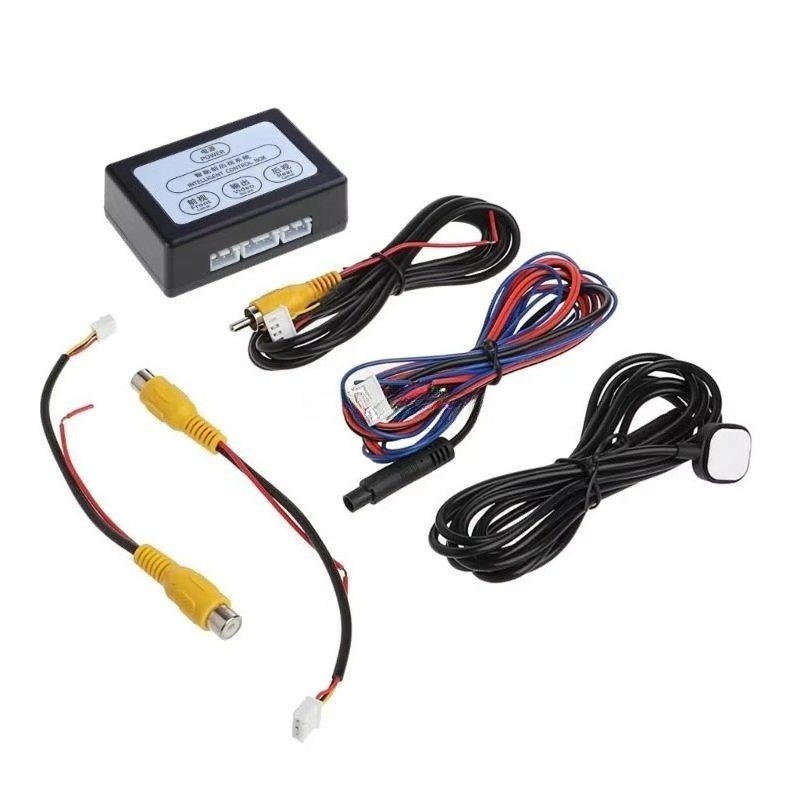

Kas įeina į komplektą
✔ Priekinės / galinės kameros valdymo adapteris
✔ Video išėjimo laidas
✔ Valdymo laidas
✔ Maitinimo laidas
✔ Galinės kameros įėjimo laidas
✔ Priekinės kameros įėjimo laidas
Vaizdo kameros į komplektą neįeina, nebent konkrečiame prekės variante nurodyta kitaip.
Papildomos galimybės
Galime papildomai pajungti:
✔ Priekinę vaizdo kamerą
✔ Galinio vaizdo kamerą
✔ AHD kamerą
✔ CVBS kamerą
✔ Android multimediją
✔ Parkavimo kamerų sistemas
✔ Vaizdo registratorių
✔ Kitas automobilio vaizdo sistemas
Atliekame ir nestandartinius projektus.
📞 +37063610678
Kodėl verta rinktis šį priekinės vaizdo kameros adapterį?
✔ Automatinis priekinės ir galinės kameros perjungimas
✔ Priekinė kamera automatiškai rodoma apie 8 sekundes įjungus ACC
✔ Galinė kamera automatiškai įjungiama pasirinkus atbulinę pavarą
✔ Po atbulinės eigos priekinė kamera rodoma apie 15 sekundžių
✔ Galimas rankinis priekinės kameros įjungimas
✔ CVBS ir AHD palaikymas
✔ Veikia 12 V automobilio elektros sistemoje
✔ Kompaktiškas modulis
✔ Tinka daugeliui Android multimedijų
✔ Patogus sprendimas parkavimui ir manevravimui
Šis priekinės vaizdo kameros adapteris leidžia vienoje multimedijos sistemoje patogiai naudoti priekinę ir galinę vaizdo kamerą. Automatinis kameros perjungimas pagal atbulinės eigos signalą bei 15 sekundžių priekinės kameros rodymas po išvažiavimo iš atbulinės pavaros ypač patogus atliekant parkavimo manevrus. CVBS ir AHD palaikymas leidžia adapterį pritaikyti įvairioms kameroms bei Android multimedijos sistemoms.
